Návod na osazení elektrické lokomotivy Tillig BR 186 LISSY vysílačem

1. krok 1. krok

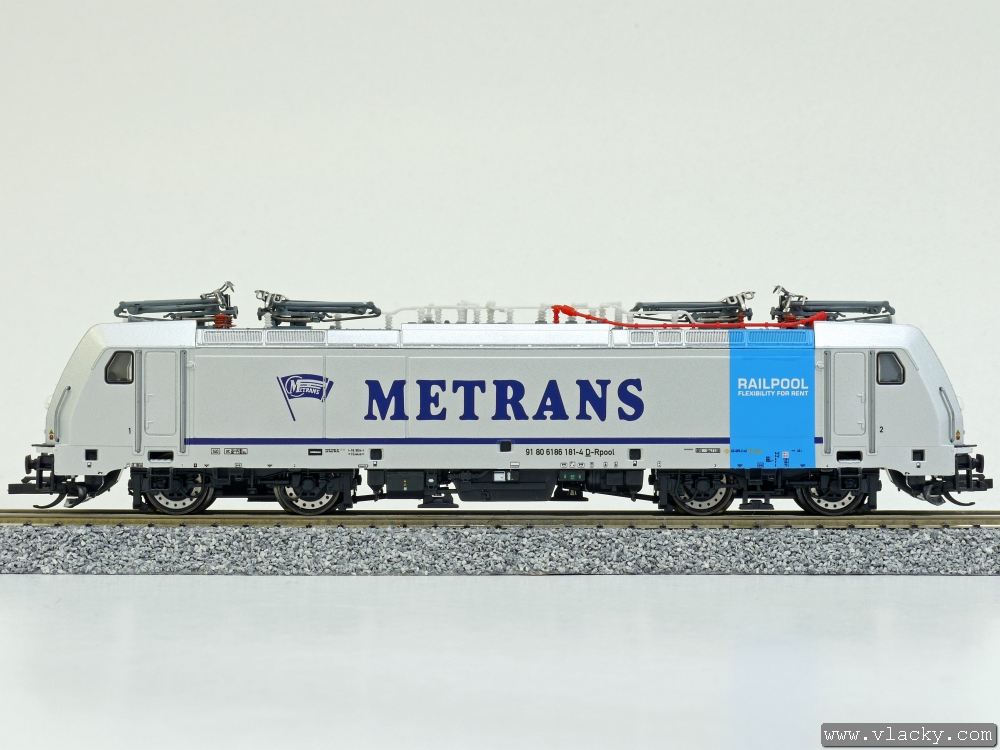

Elektrická lokomotiva Tillig BR186 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.
2. krok 2. krok
V místě, kde jsou na skříni zespodu viditelné relativně velké zajišťovací plastové výstupky, opatrně zasuneme pásky a uvolníme skříň od pojezdu.
3. krok 3. krok

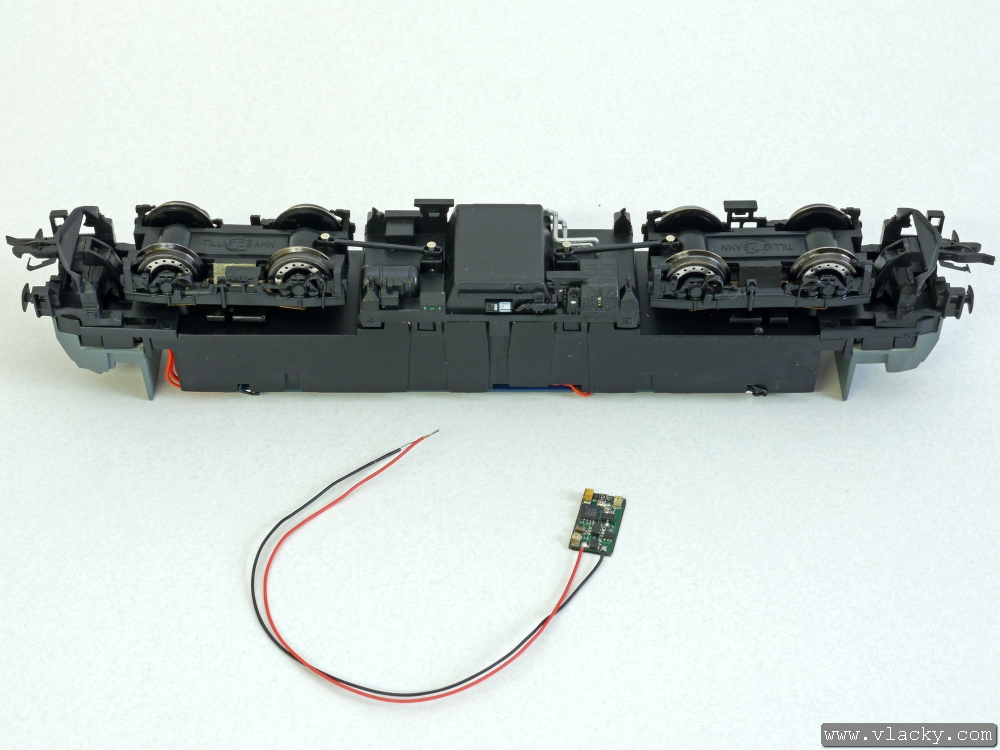

Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače (CV 116) např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.
4. krok 4. krok

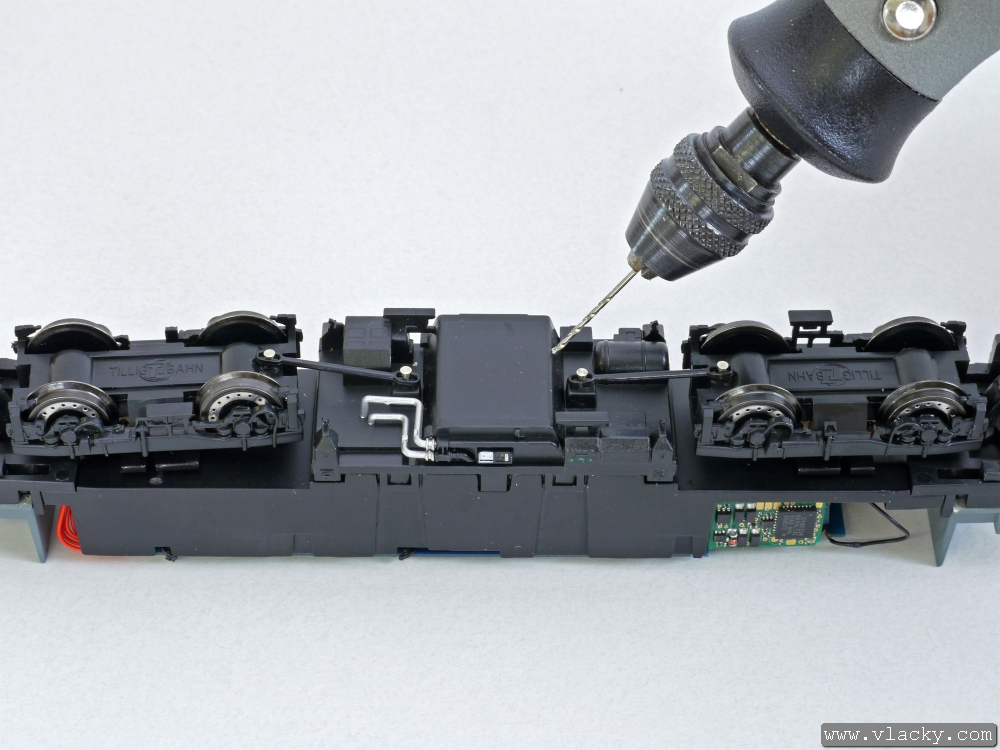

Do plastového výlisku vyvrtáme pro přívody LISSY vysílače dva otvory o průměru cca 0,7 mm.
5. krok 5. krok

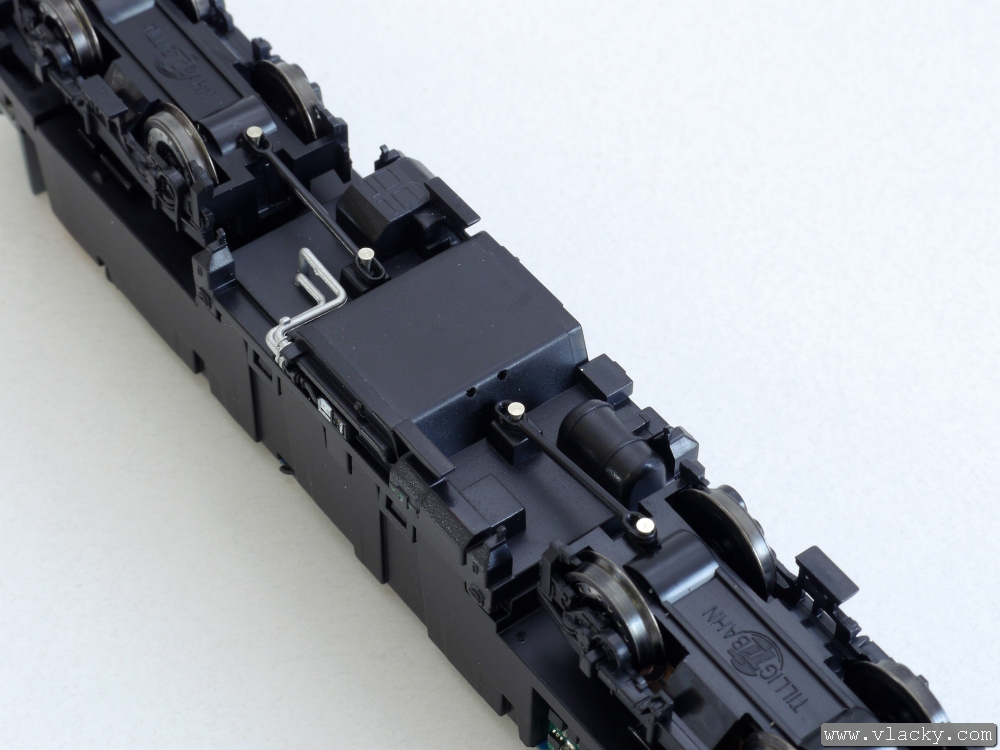

Detailní pohled na vyvrtané otvory pro přívody LISSY vysílače. Vzájemná vzdálenost otvorů odpovídá vzájemné vzdálenosti přívodů, pájecích plošek, na vysílači LISSY.
6. krok 6. krok

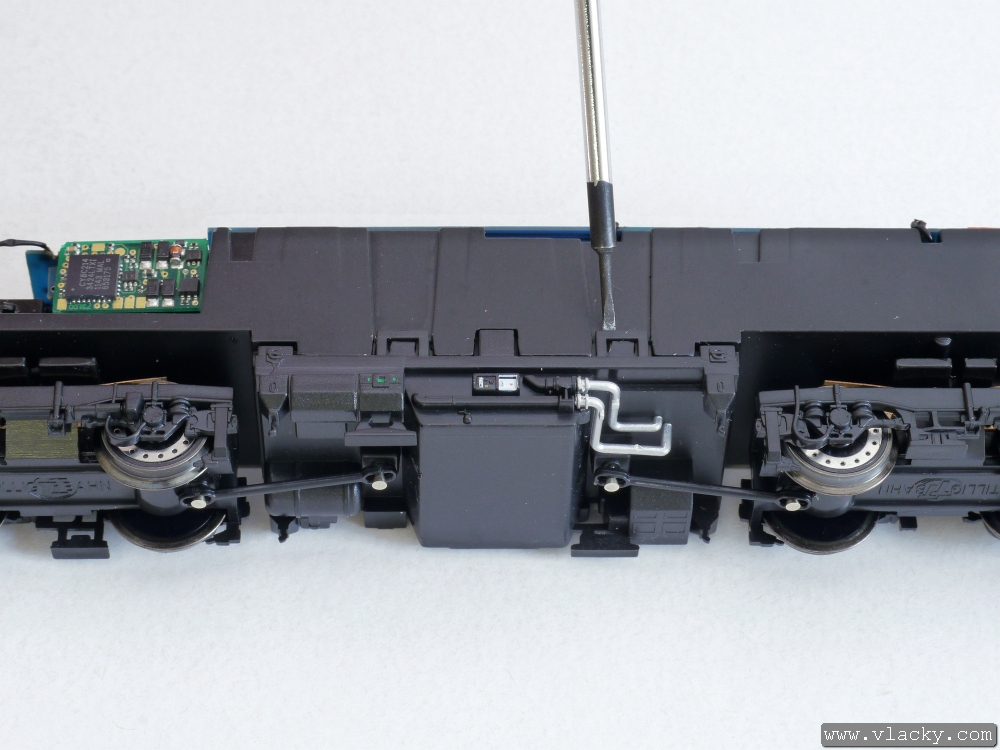

Jemným plochým šroubovákem uvolníme na jedné straně pojezdu zámečky plastového výlisku.
7. krok 7. krok

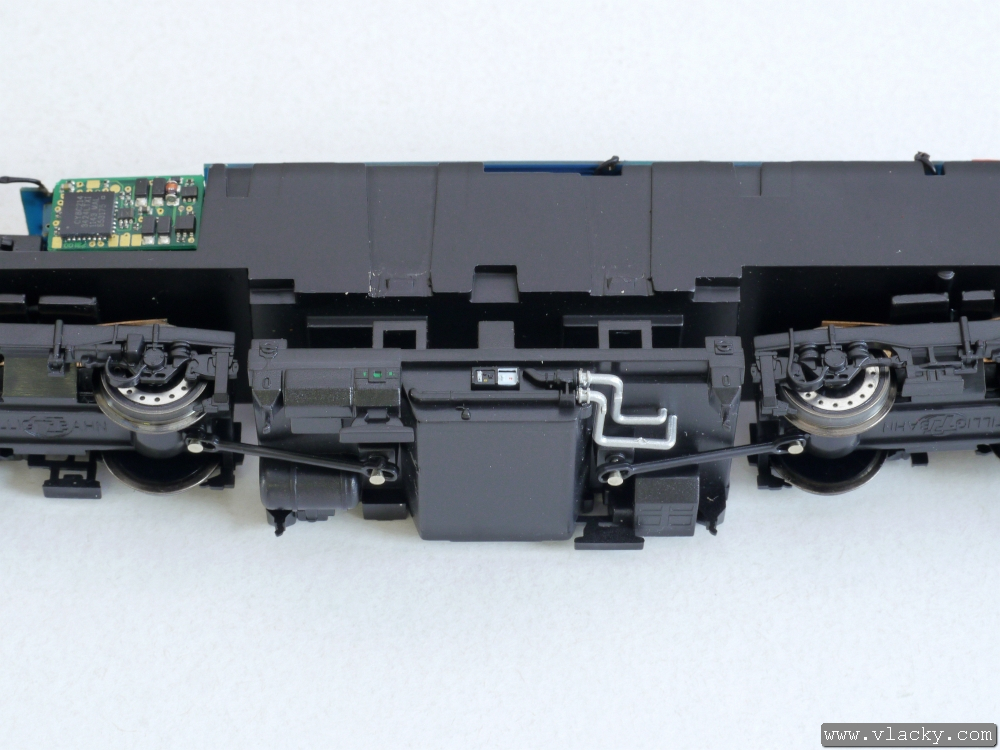

Pohled na uvolněný plastový výlisek. Postupujeme opatrně, aby nedošlo ke zlomení šikmých tyčí pro přenos tažné síly mezi podvozkem a pojezdem lokomotivy.
8. krok 8. krok

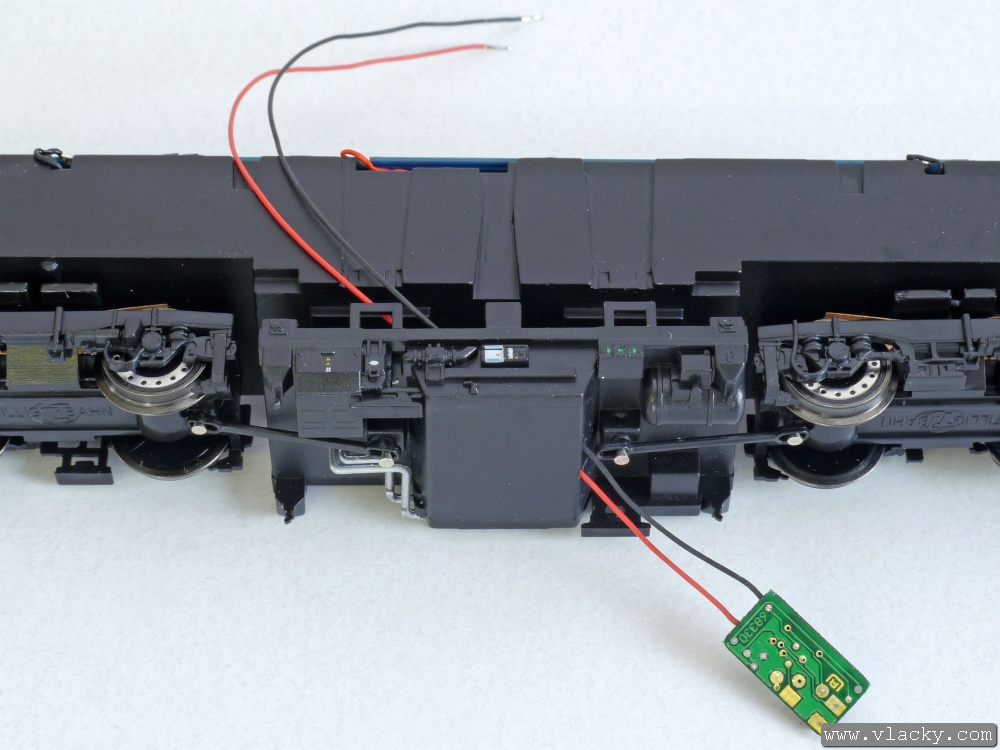

Přívody vysílače LISSY provlečeme připravenými vyvrtanými otvory a vyvedeme je na stranu lokomotivy, kde je v pojezdu vybrání až nahoru k plošnému spoji.
9. krok 9. krok

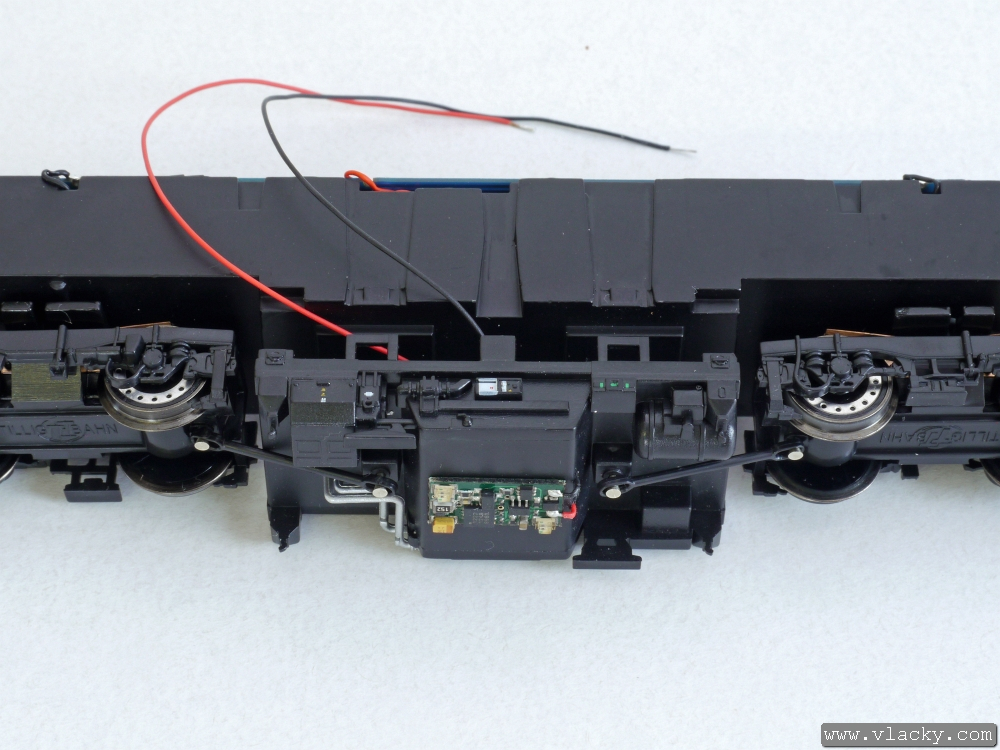

Na plastový výlisek v ose přilepíme vysílač LISSY Uhlenbrock 68330 kapkou vteřinového lepidla.
10. krok 10. krok

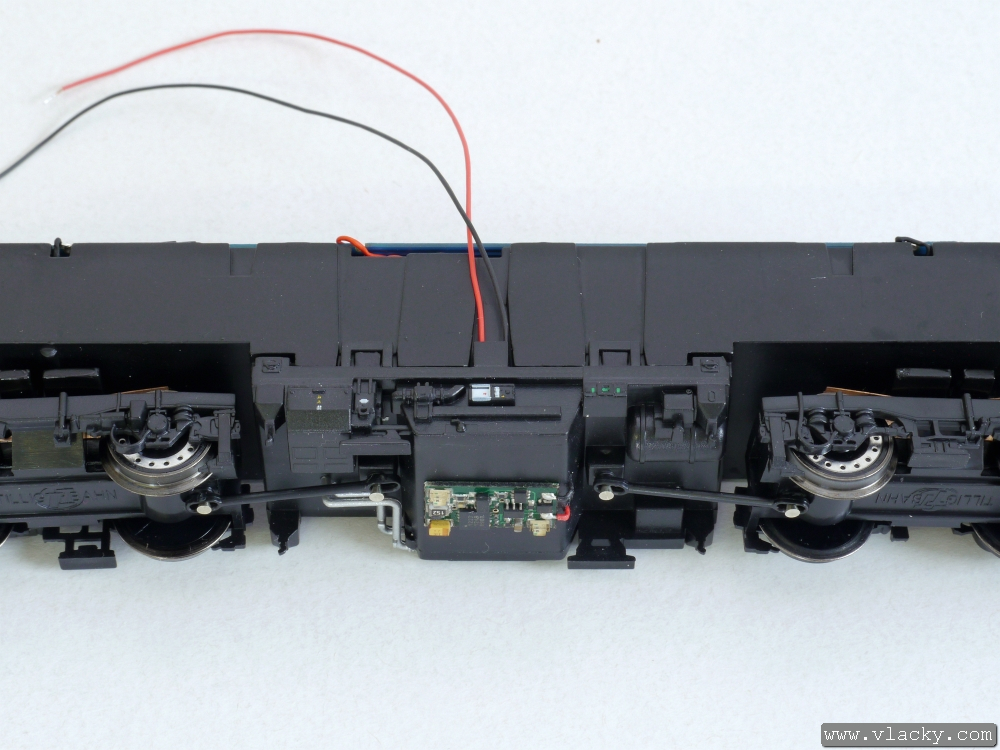

Přívody LISSY vysílače vyvedeme vybráním v pojezdu lokomotivy a plastový výlisek usadíme zpět.
11. krok 11. krok

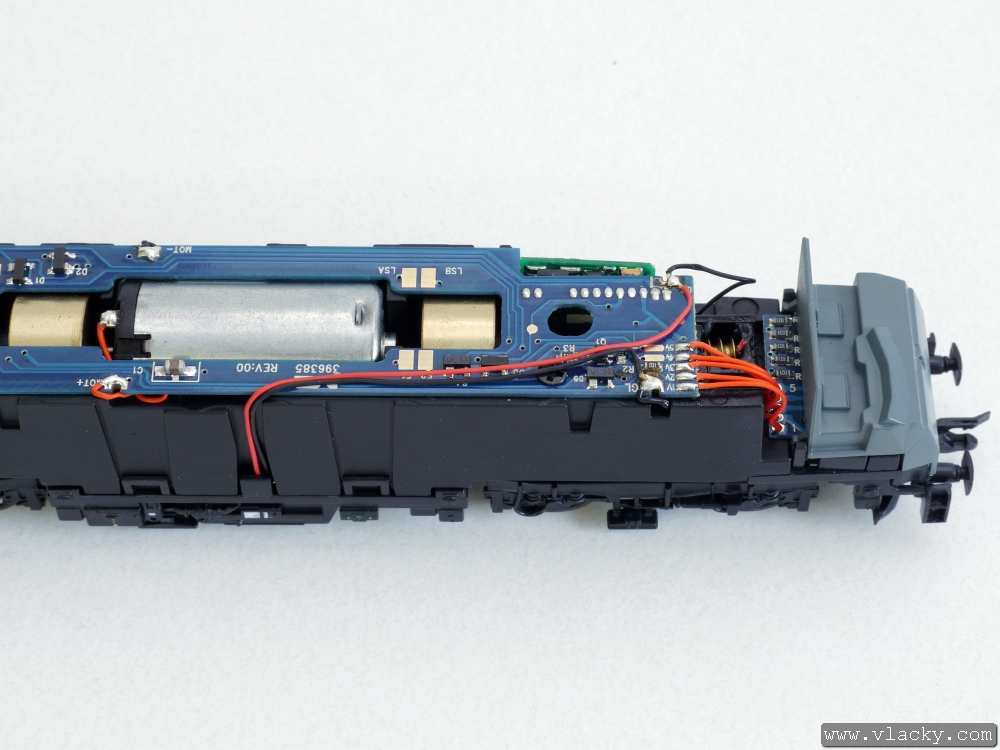

Přívody LISSY vysílače zkrátíme a připájíme na plošky označené GL a GR, na které je zároveň přivedeno napájení od pravého podvozku. Podle potřeby oba přívody fixujeme kapkou vteřinového lepidla k pojezdu lokomotivy.
12. krok 12. krok

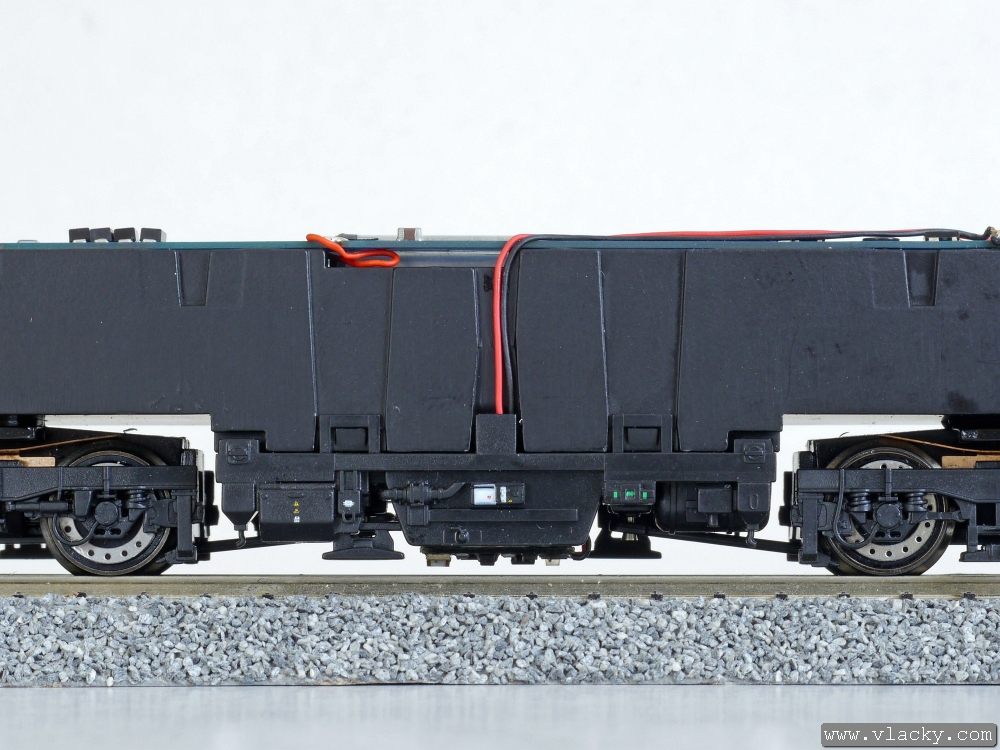

Detailní boční pohled na vysílač LISSY vyčnívající pod lokomotivou.
