Návod na osazení dieselové lokomotivy Tillig V 100 LISSY vysílačem

1. krok 1. krok
Dieselová lokomotiva Tillig V100 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.
2. krok 2. krok

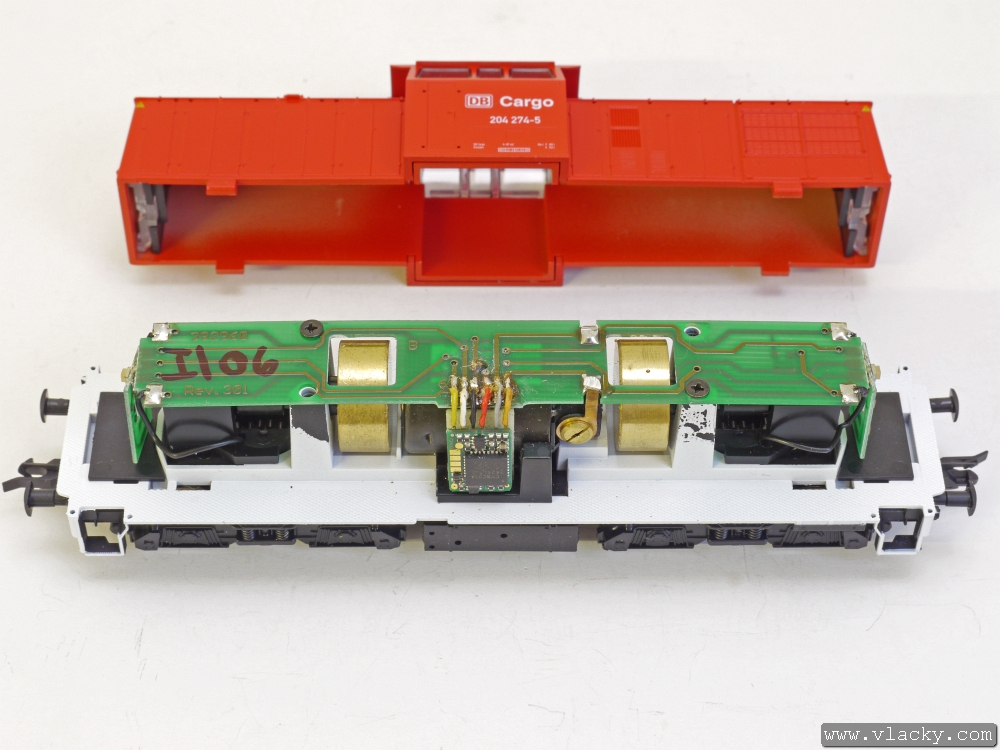

Kapotu lokomotivy opatrně zmáčkneme na obou stranách, aby byly uvolněny plastové zámky. Při sundáváni kapoty dáváme pozor na kabinu, kde je lokomotivní dekodér, aby se nám nezachytil za okraj.
3. krok 3. krok
Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.
4. krok 4. krok

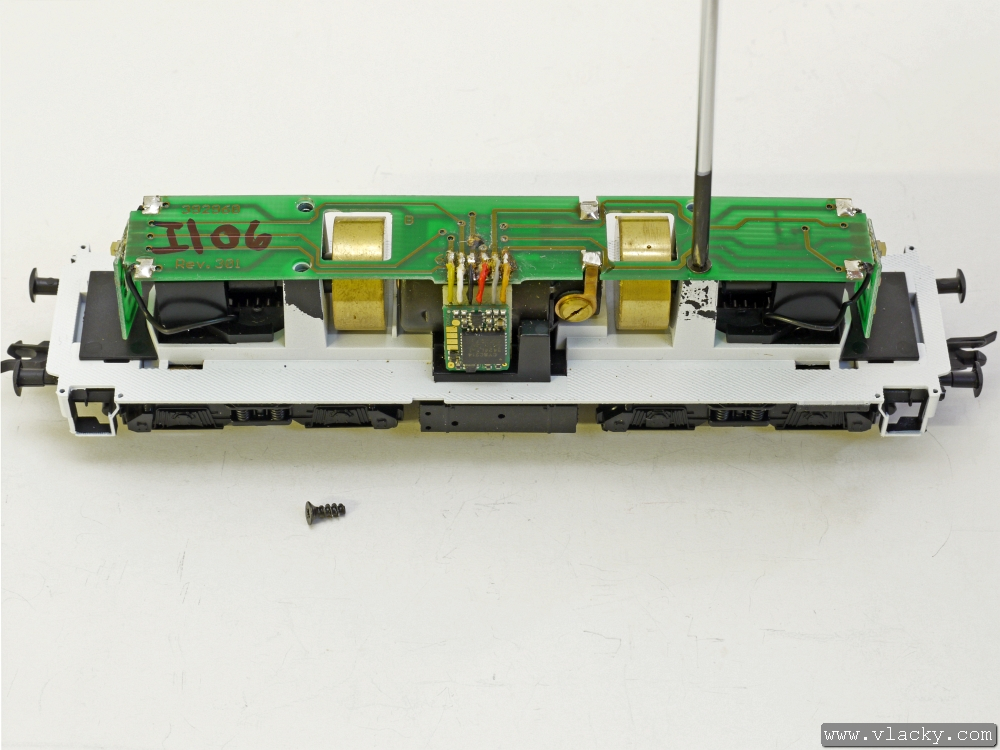

Před demontáží plošného spoje uvolníme dva šroubky. Dále na obou koncích plošného spoje odpájíme černé přívody napájení od podvozků.
5. krok 5. krok

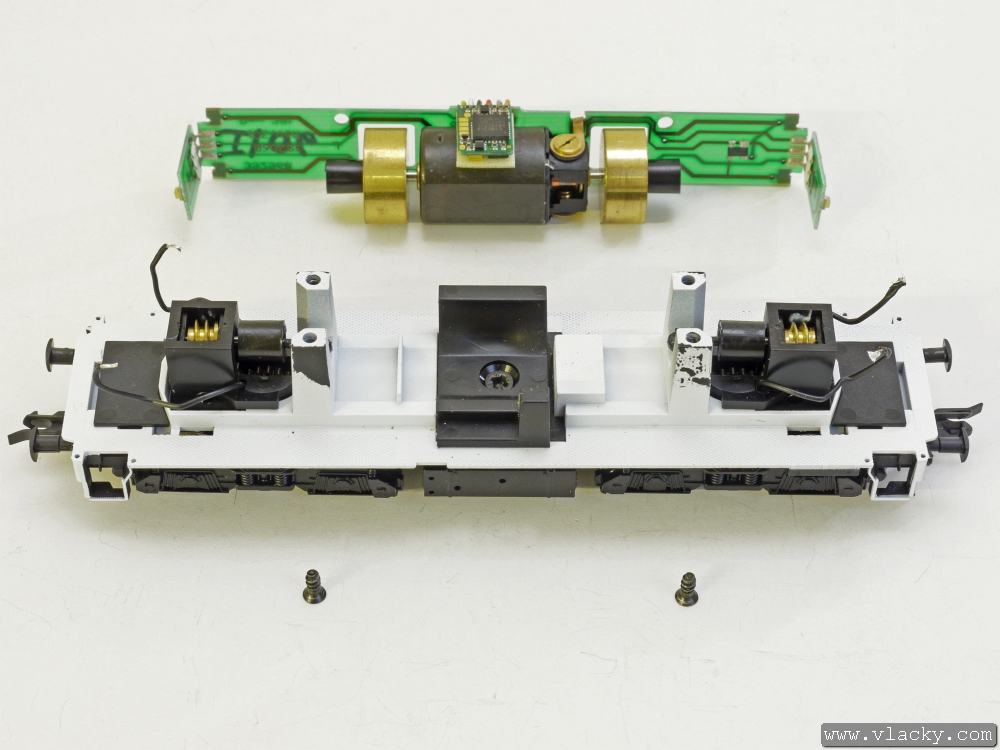

Opatrně sundáme plošný spoj včetně motorku a lokomotivního dekodéru. Během sundávání musíme ze setrvačníků vyháknout oba kardanovy hřídele. Musímě postupovat velmi opatrně, abychom plastové kardany nepoškodili.
6. krok 6. krok
Uvolníme šroubek, který spojuje plastové uložení motorku s balastem (imitací nádrže) pod lokomotivou.
7. krok 7. krok

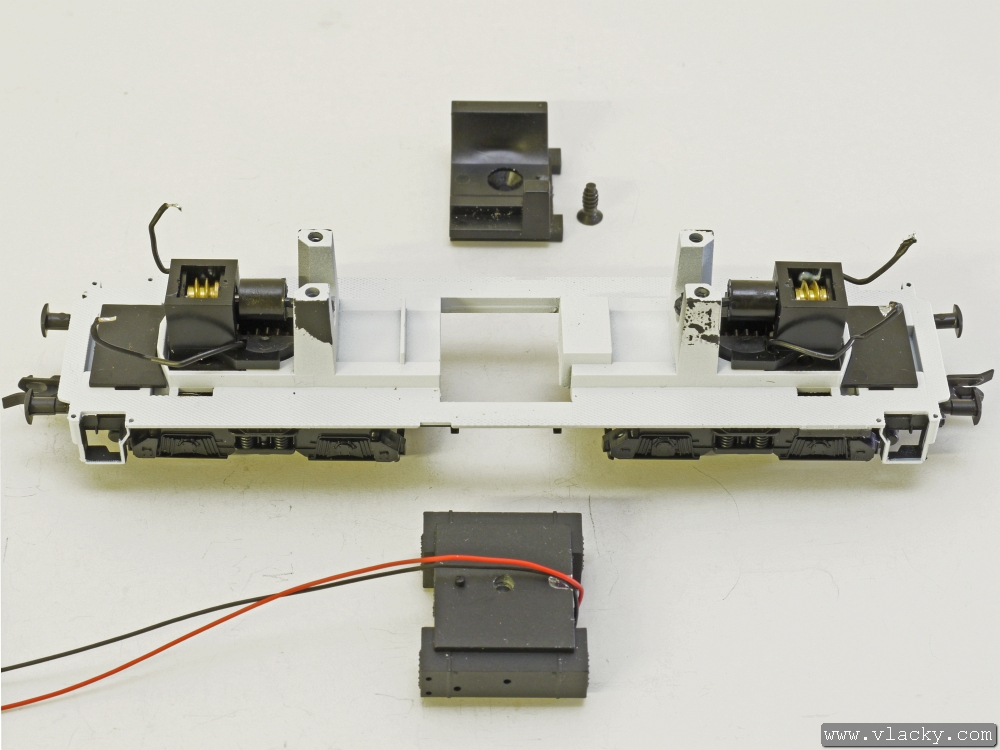

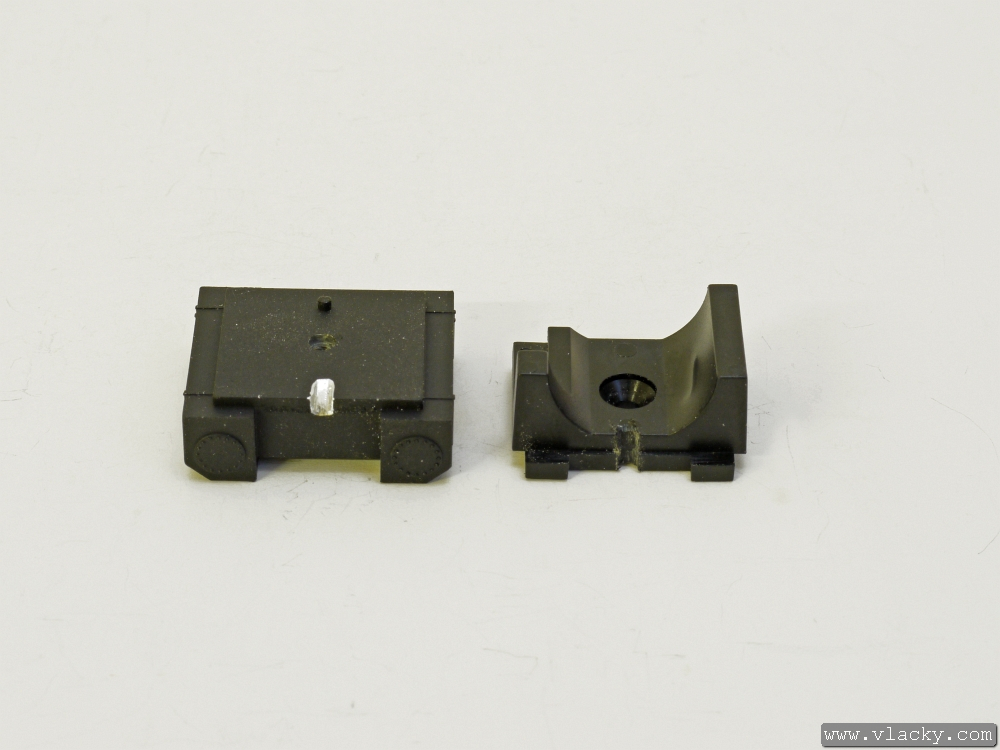

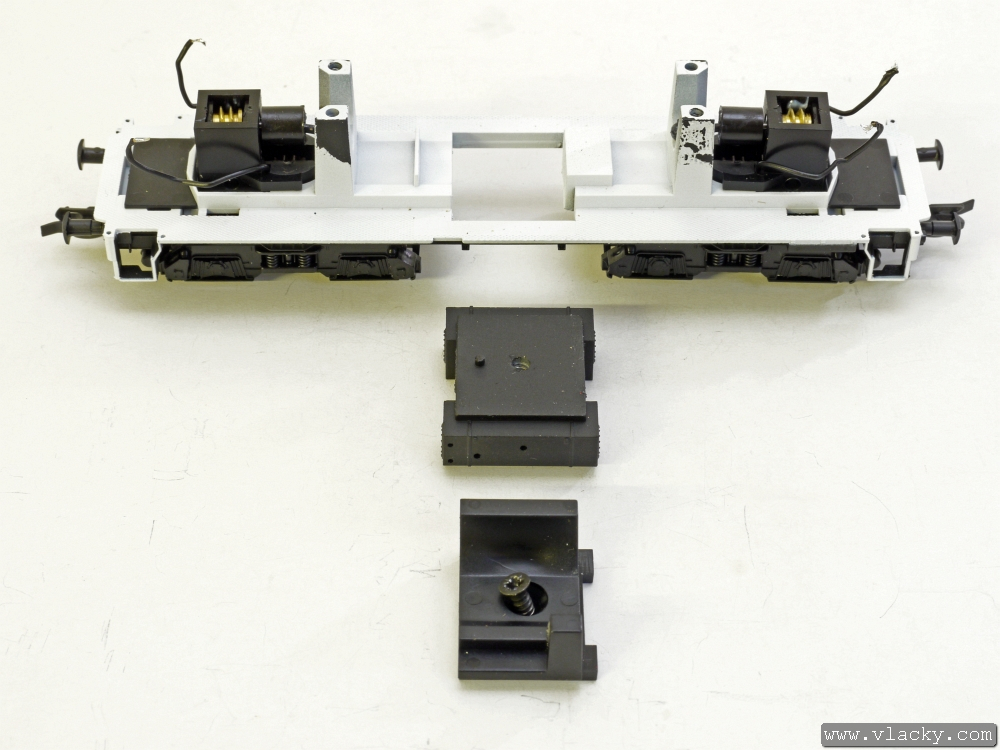

Pohled na demontovaný balast (imitaci nádrže) a plastové uložení motorku. Malý čep na balastu jako klíč brání nechtěnému stranovému otočení některého z obou dílů.
8. krok 8. krok
Pro protažení vodičů vysílače LISSY dovnitř do lokomotivy potřebujeme vypilovat drážku na obou dílech o šířce přibližně 1 mm.
9. krok 9. krok

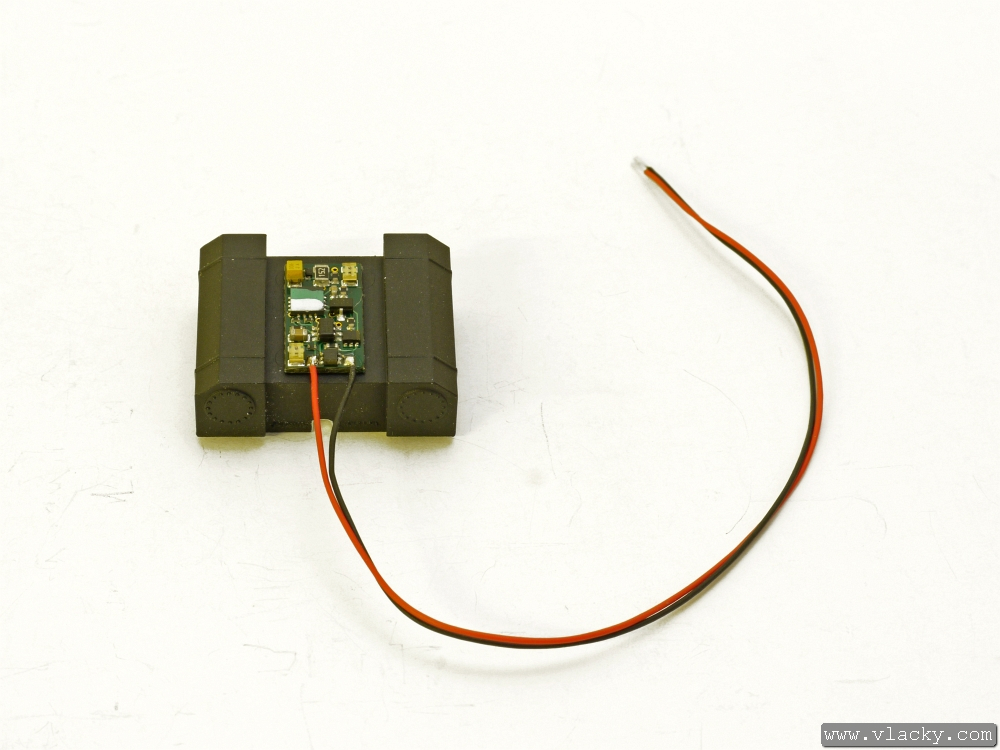

Připravený vysílač LISSY Uhlenbrock 68330 přilepíme kapkou vteřinového lepidla. V balastu je dostatečně velké vybrání pro umístění vysílače LISSY.
10. krok 10. krok
Oba vodiče od vysílače LISSY svedeme připravenou drážkou a můžeme je zafixovat kapkou vteřinového lepidla.
11. krok 11. krok

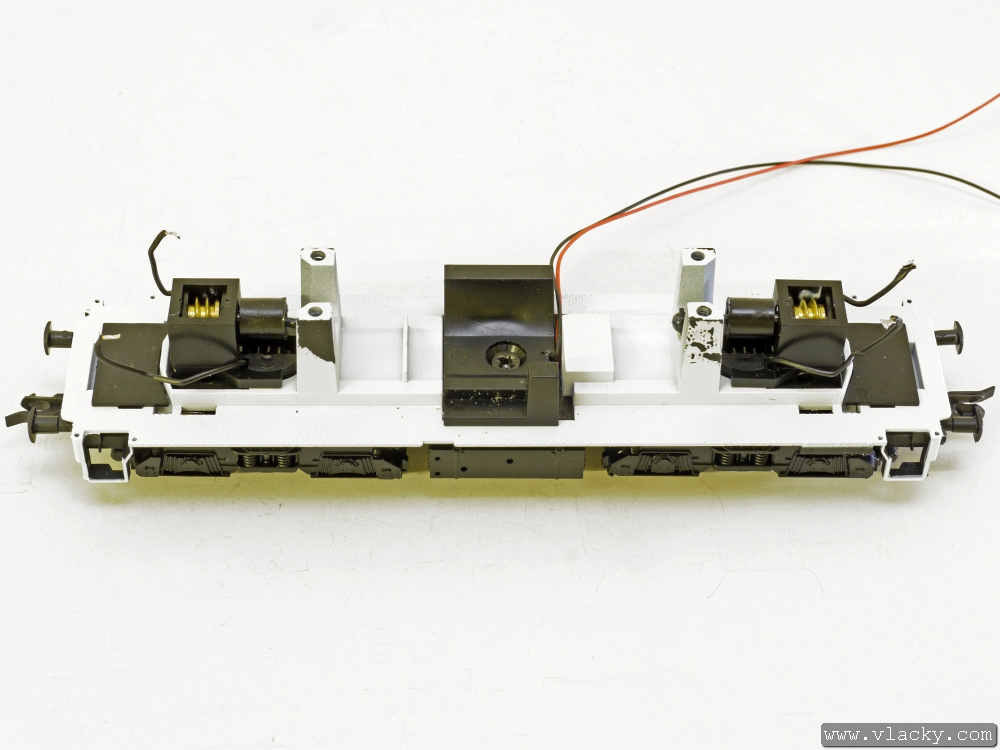

Zpátky sešroubíme dohromady plastové uložení motorku s balastem (imitaci nádrže). Připravenou drážkou dostaneme vodiče od vysílače LISSY dovnitř do lokomotivy.
12. krok 12. krok

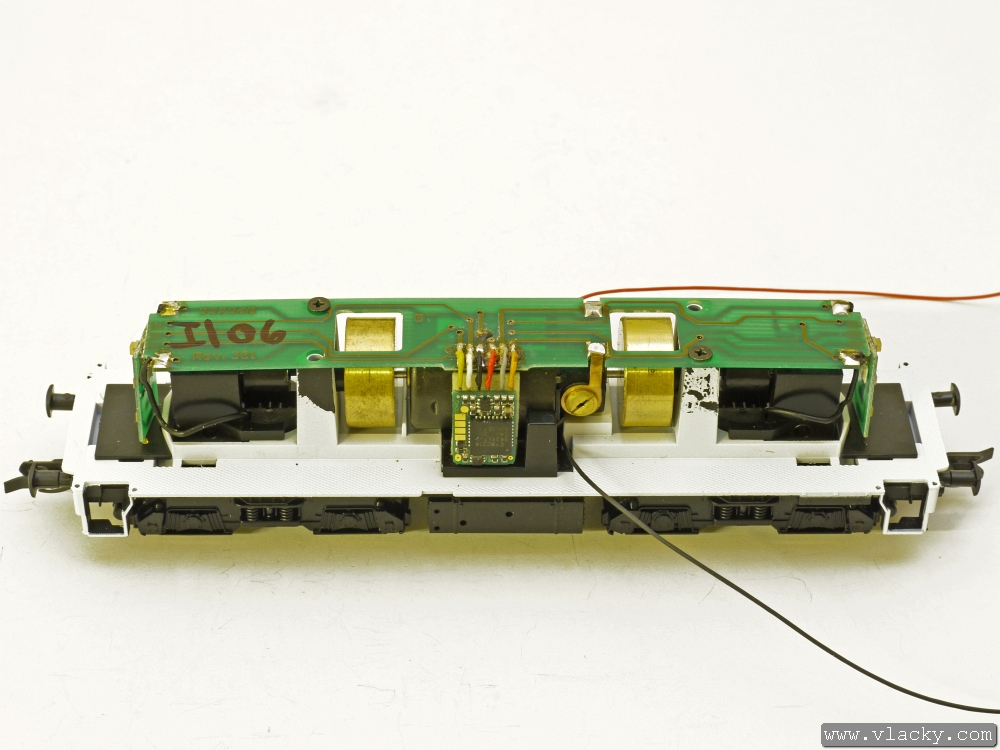

Zpátky nasadíme plošný spoj. Zvláště opatrně postupujeme při nasazování obou kardanových hřídelí. Plošný spoj přišroubujeme a na oba konce připájíme zpět černé vodiče napájení od obou podvozků.
13. krok 13. krok

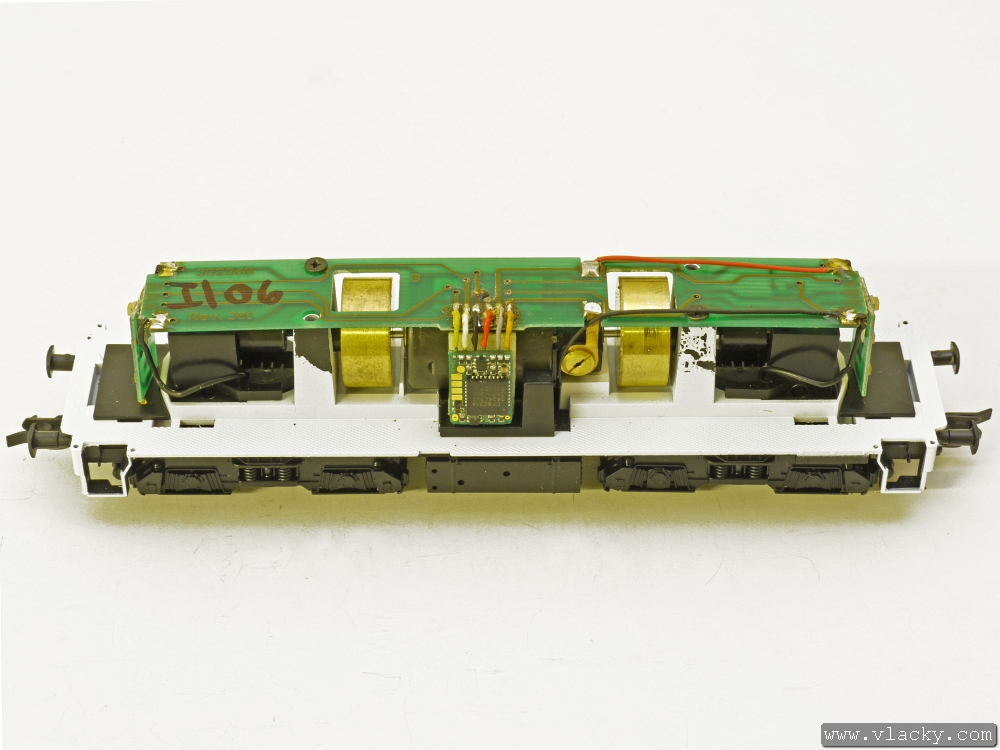

Přívodní vodiče od vysílače LISSY zkrátíme na nezbytnou délku a připájíme na plošky k vodičům napájení od nejbližšího podvozku. V tomto okamžiku je lokomotiva připravena k provozu. Před kompletací lokomotivu ještě přezkoušíme.
