Návod na digitalizaci parní lokomotivy Tillig BR 01

1. krok 1. krok

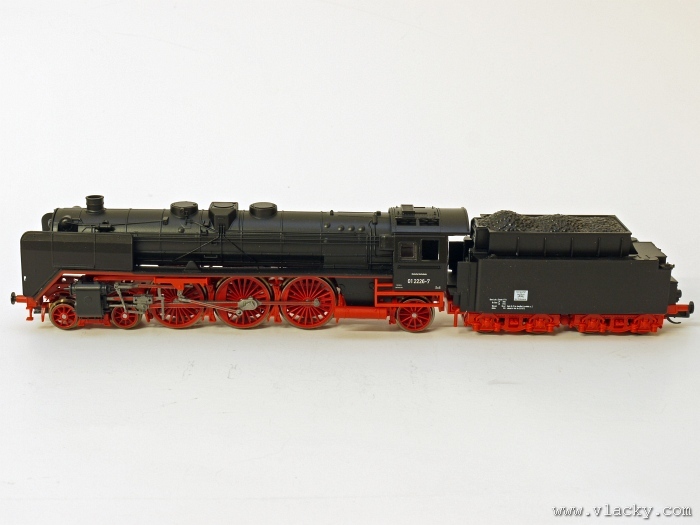

Parní lokomotiva BR01 má pohon a konektor pro dekodér podle NEM 651 umístěn v tendru. Lokomotiva je s tendrem spojena nerozebiratelně.
2. krok 2. krok

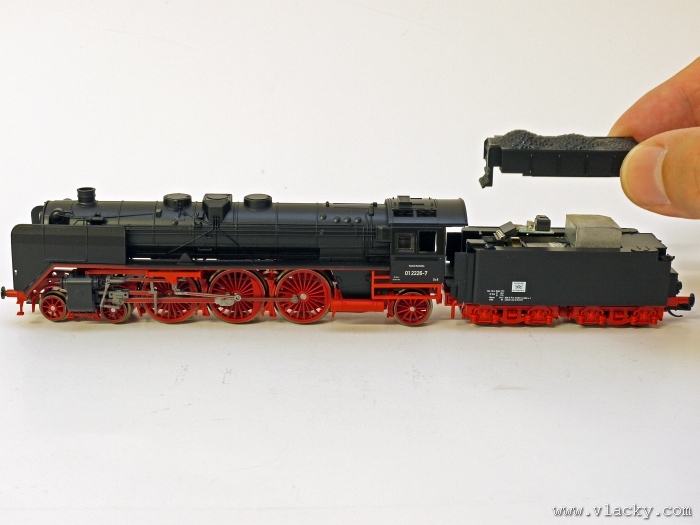

Lehkým stiskem uvolníme nadstavbu s imitací uhlí a opatrně ji vytáhneme směrem nahoru.
3. krok 3. krok

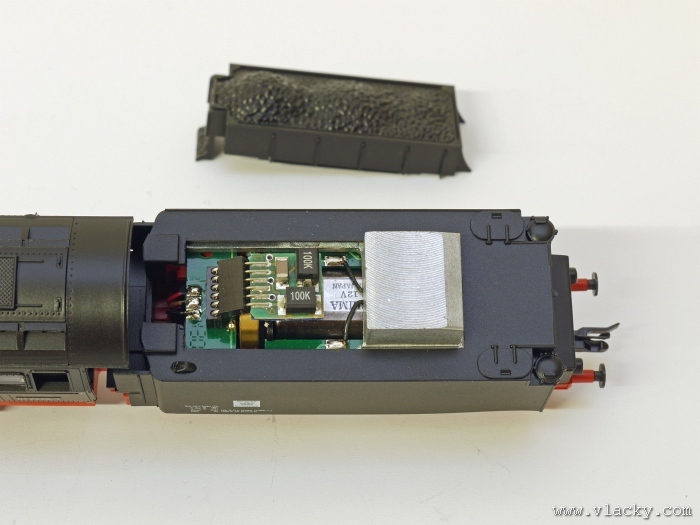

V levé části tendru blíže k lokomotivě se nachází konektor podle NEM 651 s propojovací destičkou pro analogový provoz.
4. krok 4. krok

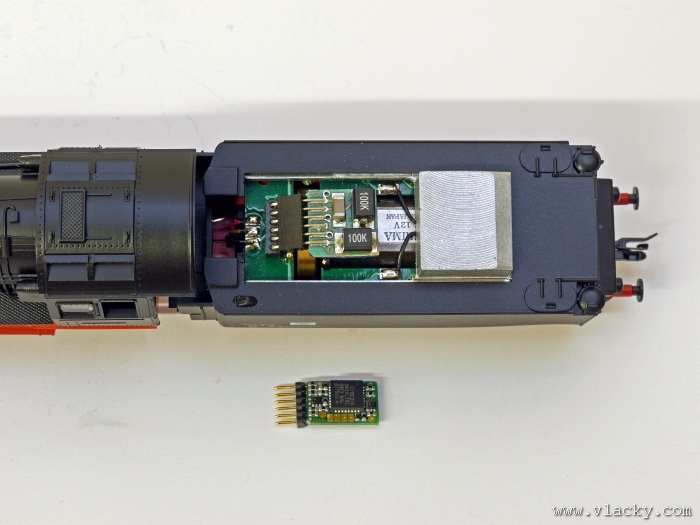

Pro digitalizaci použijeme lokomotivní dekodér Uhlenbrock s konektorem podle NEM 651, katalogové označení 73410.
5. krok 5. krok

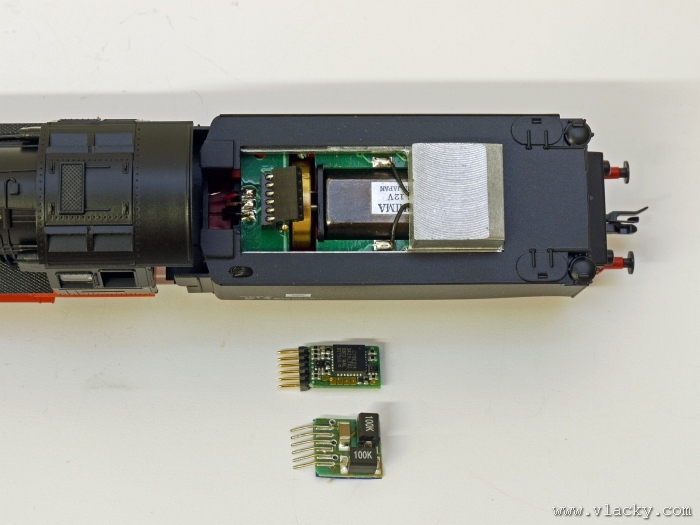

Propojovací destička pro analogový provoz je odstraněna. Lokomotivní dekodér je připraven k osazení a je zde již správně zorientován.
6. krok 6. krok

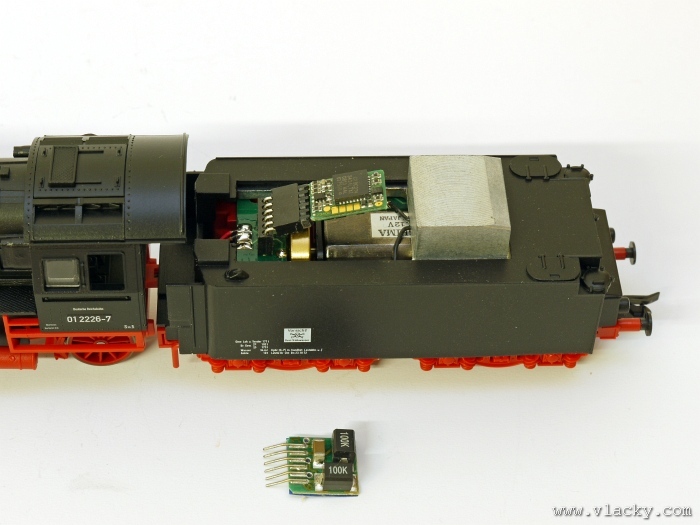

Ověříme funkčnost dekodéru a nastavíme požadovanou lokomotivní adresu. Před kompletací je nutné opatrně konektor s dekodérem přihnout, aby nepřakážel zakrytování tendru a zároveň se nedotýkal setrvačníku.

Návod je u těchto produktů

02004 - Parní lokomotiva BR 01.5

02005 - Parní lokomotiva BR 01.5

02001 - Lokomotiva parní BR 01.5, olejový tendr

02003 - Parní lokomotiva BR 01 503, DR, III

02006 - Parní lokomotiva BR 01.5
