Návod na digitalizaci elektrické lokomotivy Tillig BR 143 - PluX12

1. krok 1. krok

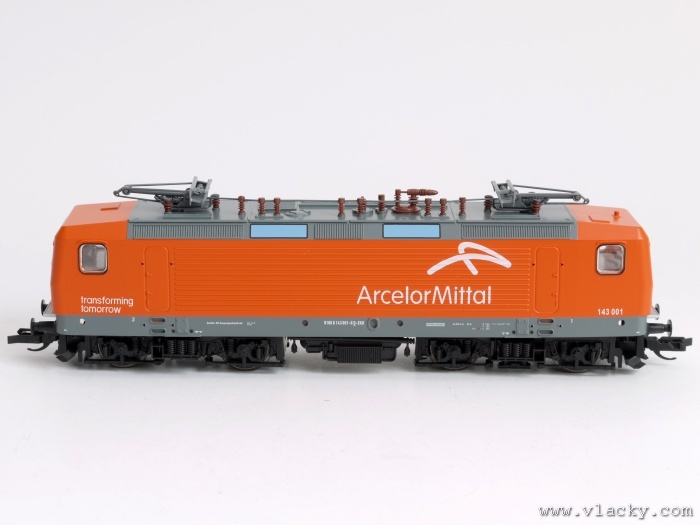

Elektrická lokomotiva Tillig BR143 (konstrukčně shodné např. BR112, BR243) připravená k osazení digitálního dekodéru. Lokomotiva je uvnitř vybavena konektorem podle normy NEM 658.
2. krok 2. krok

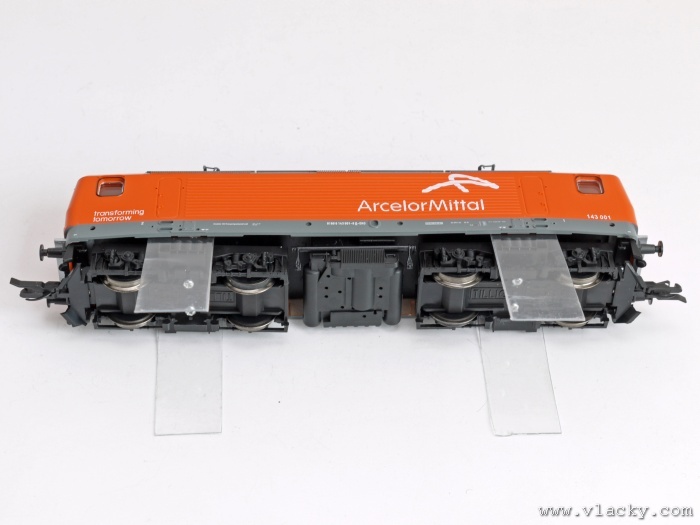

V místě, kde jsou na skříni zespodu viditelné plastové výstupky, zasuneme pásky a uvolníme skříň od pojezdu.
3. krok 3. krok

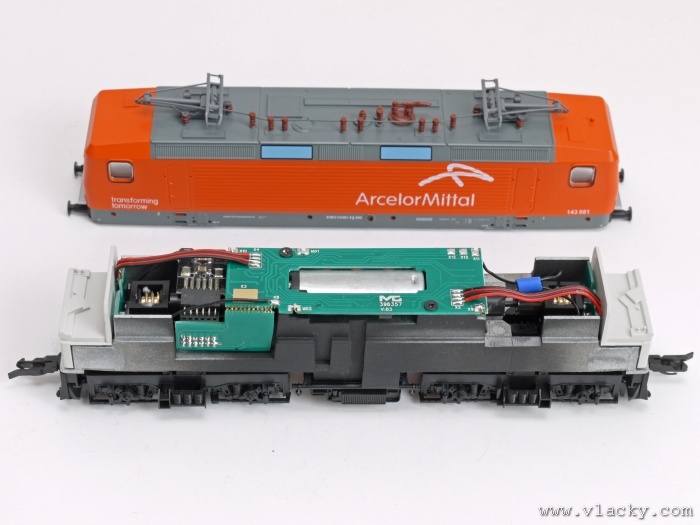

Pohled na sundanou skříň lokomotivy. Nesmíme ji stranově otočit, protože je v ní pružný kontakt od pantografů na plošku X3 na plošném spoji. V levé části plošného spoje se nachází dvouřadý konektor PluX 12 pro osazení digitálního dekodéru podle normy NEM 658.
4. krok 4. krok

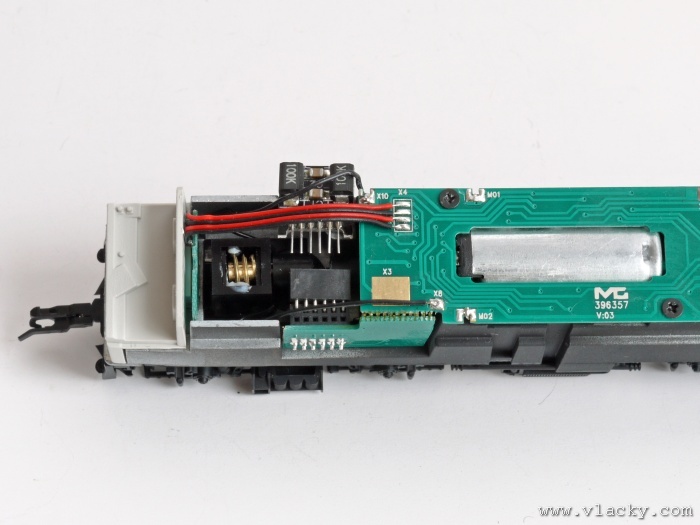

Opatrně vytáhneme z redukce propojovací destičku pro analogový provoz. Musíme dát pozor na napájecí přívod od podvozku k plošnému spoji.
5. krok 5. krok
Detailní pohled na vytaženou propojovací destičku pro analogový provoz a připravený digitální dekodér Uhlenbrock katalogového čísla 73410, který je již správně zorientován.
6. krok 6. krok

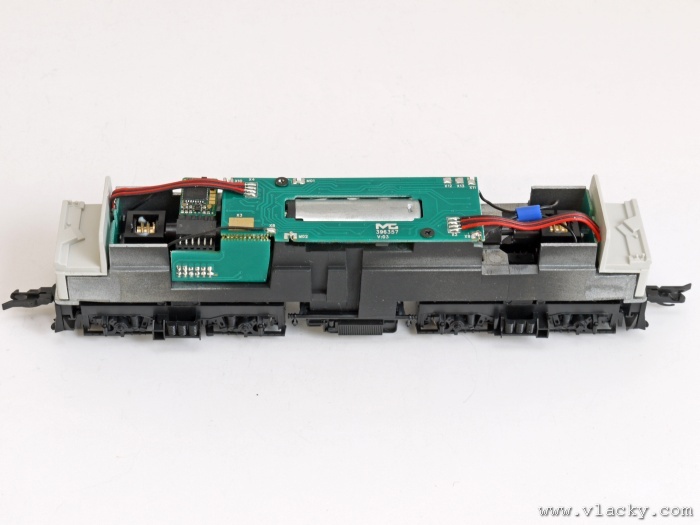

Digitální dekodér opatrně zasuneme do konektoru redukce a lokomotivu před kompletací přezkoušíme a případně přeadresujeme. V našem případě bylo ještě potřeba upravit registr 19 změnou hodnoty bit2=1, aby směr jízdy odpovídal značení na dveřích lokomotivy (dveře 1 - přední stanoviště, dveře 2 - zadní stanoviště).
